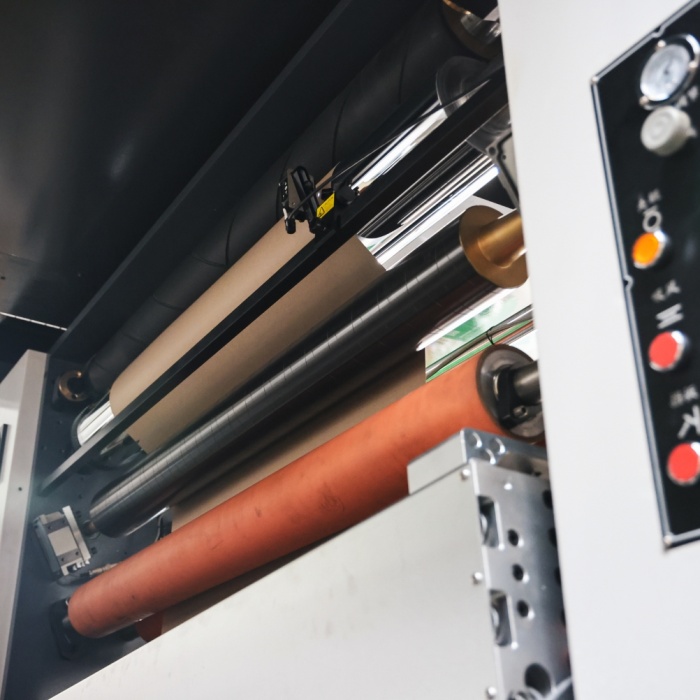

ハイエンドの段ボール生産ラインに最適な全自動紙継ぎ機

$59800- /

今連絡する

PRODUCT VIDEO



 

製品の属性

モデル: SRY-JZJ1400

ブランド: SRY

適用可能な業界: フード＆ビバレッジファクトリー, フード＆ビバレッジショップ, 印刷店

恥ずかしいサービス: ビデオ技術サポート, オンラインサポート

地元のサービスを提供する場所（海外のサービスアウトレットがある国）: イギリス, アメリカ, スペイン, メキシコ, オーストラリア

ショールームの場所（海外のサンプル室がある国）: 七面鳥, カナダ, イギリス, アメリカ, イタリア

ビデオ工場検査: 提供された

機械的テストレポート: 提供

マーケティングタイプ: 普通の製品

コアコンポーネント保証期間: 1年

コアコンポーネント: plc, エンジン, ベアリング, ギアボックス

状態: 新しい

の種類: 紙裁断機

自動化の程度: 自動

原産地: 中国

保証期間: 1年

コアセールスポイント: 操作が簡単です, 多機能, 持続可能な, 省エネ

製品の説明

紙継ぎ機は、ロールフィード印刷および包装プロセスで使用され、生産ラインを停止することなく、ほとんど消耗した古いロールと新しい待機ロールを自動的に結合して切り替える装置です。その中核となる機能には、一定の張力を維持し、古い紙と新しい紙ウェブの速度をゼロ速度または同期速度で正確に一致させ、シームレスな接着と切断を実現することが含まれます。

コア作業モード

紙の接合には主に 2 つの技術的アプローチが含まれており、古いロールが完全に停止するまで減速されるかどうかによって区別されます。

ゼロ速度自動スプライシング: 古いロールは完全に停止するまでブレーキがかかり、新しいロールは静止したままになります。相対速度ゼロで両面接着と切断を行います。制動中も紙を本体に供給し続けるため、高い安定性を確保するための紙収納ラックが必要です。ただし、この設計には用紙保持機構が含まれており、通常は中高速のアプリケーション、または高い位置合わせ精度が必要な場合に使用されます。

高速（インライン）自動スプライシング：新しいロールは、走行中の古いロールの線速度と正確に一致するように加速され（相対速度差がゼロ）、高速動作中に古いロールを直接スプライシングおよび切断することができます。用紙保管ラックが不要で、印刷機は減速することなく連続運転します。この方法は、超高速輪転印刷 (新聞用紙など) に適しており、センサー、ドライブ、制御システムに非常に高い精度が要求されます。

一般的なワークフロー (例として典型的な自動サイクルを使用)

監視と早期警告: センサーは走行ロールの直径を継続的に監視します。事前に設定されたしきい値に達すると、スプライシング信号がトリガーされます。

スタンバイロールの準備: 新しいロールが所定の位置にロードされ、両面粘着テープで事前にコーティングされ、スプライシングステーションに正確に位置合わせされます。

スピードマッチング:

- ゼロスピードモード: 古いロールは電磁ブレーキを使用して完全に停止するまでスムーズに減速し、用紙保管ラックは保管されている用紙を解放して機械の連続稼働を維持します。

- 高速モード: 新しいロールは、線速度が古いロールの線速度と完全に同期するまで、摩擦ローラーまたはサーボドライブによって加速されます。

スプライシングの実行: スプライシングアームが下降し、フォームローラーまたはプレッシャーローラーを新しい紙と古い紙のウェブに押し付けて (あらかじめ塗布された接着剤を使用して) それらをしっかりと接着し、同時に切断ブレードが古いロールの後端を瞬時に切断します。

切り替えとリセット: 新しいロールが給紙を引き継ぎます。古いコアは排出されるか、ブレーキがかけて停止します。スプライシングアームは初期位置に戻り、システムは障害信号をクリアして次のサイクルに備えます。

キーコントロールシステム

張力閉ループ制御: フローティングローラー、張力センサー、PLC/PID アルゴリズムを利用して、エアブレーキまたはモータートルクを動的に調整して、スプライス前後の張力の変動を最小限に抑え、紙の破損やしわを防ぎます。

同期ドライブ技術: 高速モデルはエンコーダフィードバックとサーボプリドライブシステムに依存して、ミリ秒レベルの速度追跡と同期を実現します。

機械的作動ユニット: 回転スプライシングアーム、空気圧圧縮ローラー、精密切断ブレード、および爪位置決めシステムが含まれており、正確なスプライシング位置合わせを保証します。
