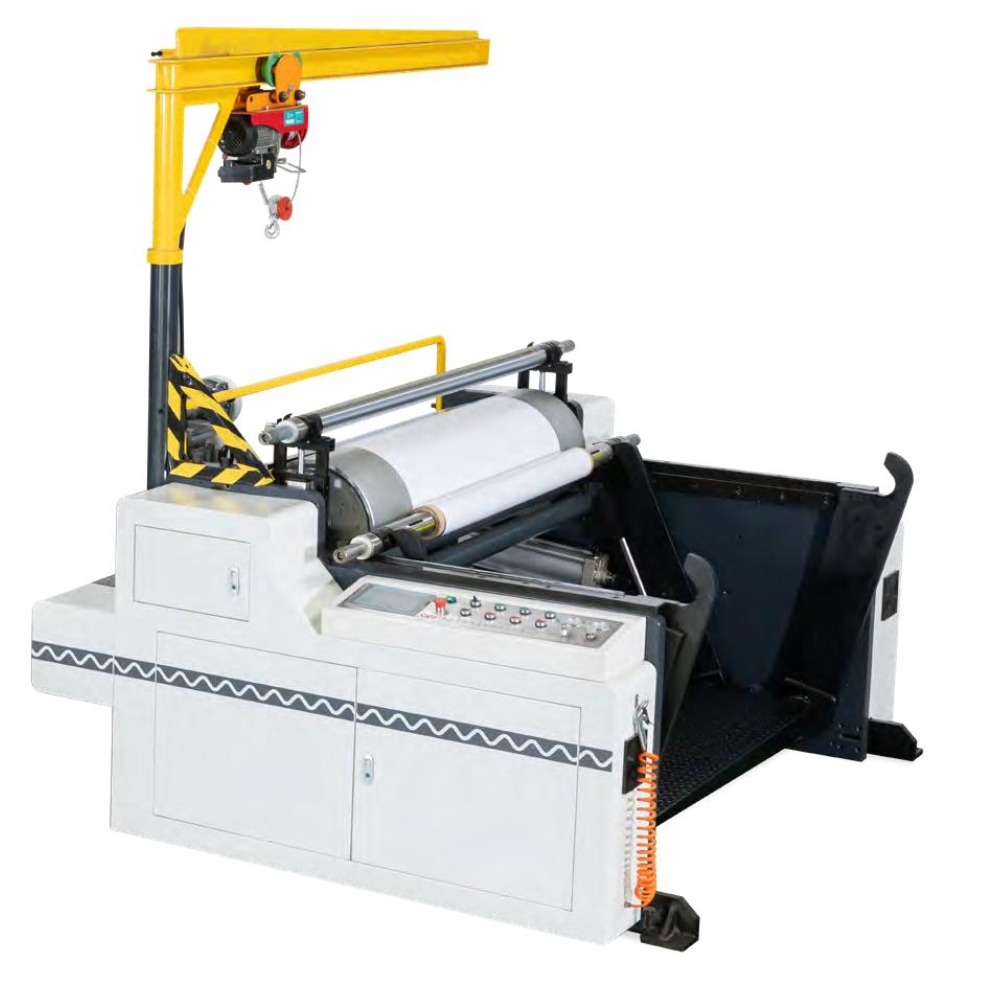

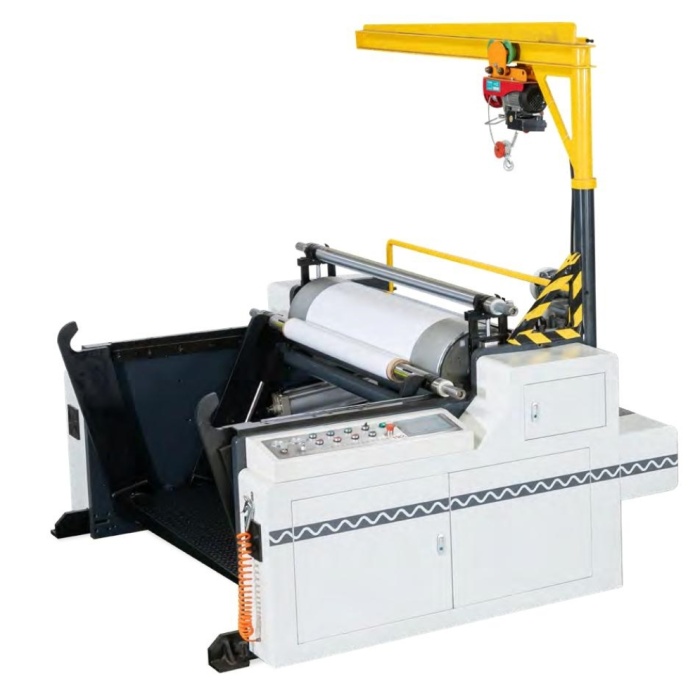

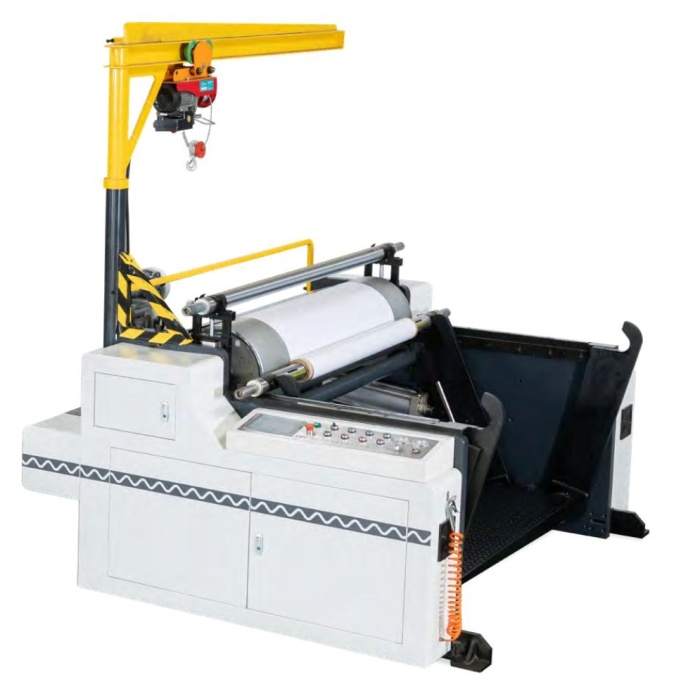

サーボモーター中央ドラム表面巻き取りロール機

$29800- /

今連絡する

PRODUCT VIDEO



 

製品の属性

モデル: SRY-SJJ1200

ブランド: SRY

Origin: 中国

認証: CE

供給能力と追加情報

生産高: 100

原産地: 中国

認証 : CE

HSコード: 8443911900

製品の説明

4つの独立したサーボドライブ、正確な張力制御：4つのサーボモーターがそれぞれ巻き出し、巻き取り、センタードラム、カッティングナイフを制御します。従来の空気圧式またはシングルモーターの機械構造と比較して、ミリ秒レベルの動的張力調整を実現できます。特にアルミ箔などの変形やシワが発生しやすい素材や、厚みムラが問題となるプラスチックフィルムなどに適しています。これにより廃棄率が大幅に削減されます。

中央ドラム式＋面巻き取り構造でスピードと精度を両立：中央ドラムで安定支持し、面接触ローラー（プレスローラー）を同期駆動して巻き取ります。この設計により、高速運転（通常 200 ～ 500 メートル/分）時の慣性滑りによるアルミ箔の刃先の不均一を効果的に防止でき、静電気の摩擦によるプラスチックフィルムの不均一な巻き取りも回避できます。

極薄・極幅素材への適応：サーボモーターの制御トルク範囲が非常に広いため、6～15μmのアルミ箔やBOPP/PET/PEフィルム（共通幅1.2～2.8m）を安定してハンドリングできます。また、中央ドラムの剛性構造により、超幅広材の高速運転時の横揺れ（反り）を抑制し、ズレを低減します。

自動リール交換と迅速な廃棄物除去: 自動供給装置と廃棄物エッジ空気搬送システムと組み合わせることで、サーボ駆動の巻き戻しアームは機械を停止することなく新しい材料のリールにシームレスに接続できます。同時に、切断時に発生するアルミ箔くずやフィルム端材を即座に除去し、切断ホイール（シェーバー/サーキュラーカッター）の詰まりを防ぐことができます。これは、連続生産が必要なアルミ箔複合プラントにとって重要です。

ヒューマンマシンインタラクションのためのデジタルパラメータ調整: タッチスクリーン上で複数セットの式(異なるアルミホイルの厚さ、フィルムの種類、巻き取り張力など)をプリセットできます。サーボパラメータは自動的に一致します。機械式スリッターのように加圧ローラーの間隔やカッターナイフの角度を手動で調整する必要がありません。段取り替え時間は3～5分に短縮できます。

概要: この構成の中核となる商業的価値は、高速 (通常 ≥ 300m/min) を維持しながら、シャフト上のアルミ箔の位置合わせ誤差を ±0.5 mm 以内に保ち、切断ナイフの部分でアルミニウムの切りくずを清掃するために頻繁に機械を停止する必要がないこと (サーボ可変パルス制御により機械的な過負荷切断が回避されるため) にあります。この利点は、高価値のダブルゼロアルミニウム箔や光学グレードのフィルムの場合に特に重要です。

ただし、以下の点にご注意ください。素材が軟質塩ビである場合や、粘着層（粘着フィルムなど）が強い場合、表面巻き取り用の接触ローラーにより圧痕が発生する場合があります。この場合、装置にギャップフローティングローラーのオプションが装備されているかどうかを確認する必要があります。
