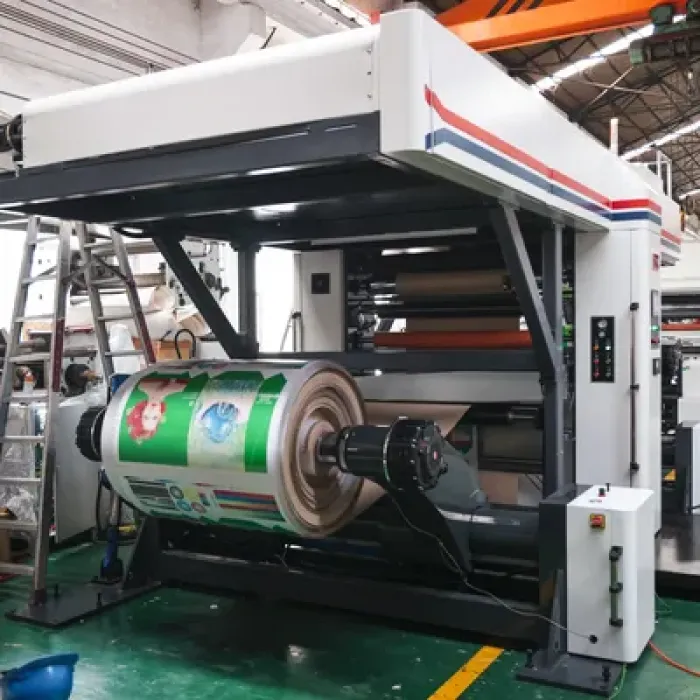

インフレータブルエアシャフト付き印刷巻取機

巻出しユニット

●高速ノンストップロール交換機能とゼロスピードドッキング機能を備えたゼロスピードスプライスデュアルステーション巻出し装置●巻出し時は自動フルカット。巻き戻し中の残留ウェブ損失 < 15 m。

●最大巻出ロール径：1500mm。

牽引ユニット

印刷中に発生する可能性のあるわずかなずれを補正して、カラー ユニット間のオーバープリントの精度を確保します。ロール紙の歪みによる張力変動を効果的に抑制します。

安定した制御と高精度を実現した非接触張力検出システム。

リジッドフレックス構造を備えたデュアル逆回転ローラーにより、信頼性の高いテンションゾーン分割が保証されます。

予熱機能により紙の変形を解消します。

印刷ユニット

高剛性の安定したフレームにより、装置の剛性と長期の動作安定性を確保します。

圧胴、版胴、アニロックスローラーを独立サーボ制御した高精度フルサーボドライブにより、高い伝達精度と素早い応答性を実現。

シャフトレスプレート取り付け、便利な操作と高いプレート交換効率。

インテリジェント版胴はマルチ仕様の印刷に柔軟に対応します。インテリジェントなアルゴリズムを備えた高精細アニロックスローラーにより、高精細な七原色印刷が可能です。

ブレードの交換と清掃が簡単なクイックチェンジシステムを備えた密閉型ドクターブレード。

柔軟なインク供給システム、オプションの粘度検出。

ドライヤーユニット

単色ユニットのインテリジェントな一定温度制御、便利で正確な操作。

二次空気リサイクルによる高効率と省エネ

3D縦型1600mm長オーブン、一体型内部微負圧設計、高風速、大風量。

巻き戻しユニット

高効率の巻き取り、内側がタイトで外側が緩いテーパーテンションにより、コアの伸縮を防ぎます。最大巻取径：1500mm。

シーメンス サーボ ドライブ、ロール持ち上げ用のデュアル オイル シリンダー。

PLCロジック制御により動作の安全性が保証されます。

消費電力を抑えたノンストップ連続印刷をサポートします。

ノンストップのロールチェンジ。

制御システム

ABB サーボ システムを採用し、張力制御システムとカラー レジスタ圧力システムを 1 つの統合制御システムに統合します。

過去の注文では、元の注文の位相と印圧データを直接取得して、無駄な損失を削減できます。ワンキー起動、最大10,000件のオーダーを保存可能。

エネルギー消費量監視機能を搭載。

画像検査システムにより、パターン見当と印刷の色効果をリアルタイムで監視できます。

MES および ERP システムとシームレスに接続でき、リモート機器の監視をサポートします。
